Кабель: виды и размерыДля решения каждой технической задачи требуются специфические компоненты, предназначенные для выполнения определенных работ. Особенности монтажа проводки в жилом доме требуют применять кабель виды и размеры которого соответствуют характеристикам помещения и предполагаемым параметрам рабочей нагрузки. Для правильного использования ознакомимся подробнее с основными видами такой продукции.

Медные силовые кабели

ВВГ

Для проводки в частное строение можно сделать выбор из нескольких видов, но особенно популярным остается ВВГ. Технические и Эксплуатационные параметры изделий силового типа рассмотрим чуть подробнее.

kabel2kabel7

ВВГ – это токопроводник с жилой, изготовленной из меди, изоляционным слоем ПВХ и кембриком из аналогичного материала. Внешняя защита отсутствует, обладает хорошими показателями сопротивления к опасности воспламенения. Диапазон тока для данного кабеля – 660-1000 В при рабочей частоте 50 Гц.

В стандартных условиях сечение жил составляет 1,5-6 , а вот в частных домостроениях эта величина достигает 16 .

Имеет довольно высокую прочность на изгиб и разрыв, устойчив к воздействию химически агрессивных веществ. Удобен возможностью применения при температурах в пределах -50+50°С , способностью хорошо переносить влажность до 98°.

Каждая модификация имеет свою характеристику радиуса изгиба. Например, для плоских кабелей учитывается ширина. В случае потребности изменить угол прокладки на 90° радиус составляет не менее 10 диаметров номинального сечения.

Разновидности

  • вариант с алюминиевой жилой – АВВГ;
  • улучшенные показатели негорючести кембрика – ВВГнг;
  • изделия с плоским сечением – ВВГп;
  • модели со жгутом в пространстве между кембриком и изоляцией.

kabel3 kabel6

NYM

Идеальные характеристики термической устойчивости и прочностные показатели – особенности данной разновидности кабеля. Токопроводник с вариантами жил от 2 до 5 (сечением 1,5-16 ) используется в силовых и осветительных магистралях электропотребления.

Прокладка на открытом пространстве возможна, при этом следует учитывать плохую реакцию на солнечный свет, что требует поверхностного укрытия. Если сравнивать с ВВГ. Можно говорить о большем удобстве при монтаже и стойкости, но цена в данном случае значительно выше.

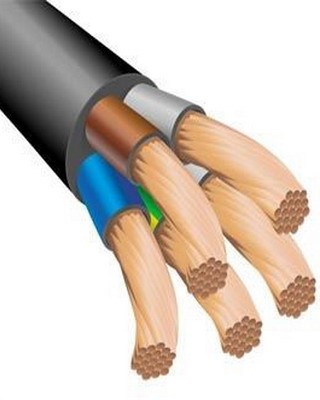

kabel4 kabel5

КГ

Гибкий проводник применяется при постоянном напряжении 1000 В и переменном до 660 В с частотой не более 400 Гц. Количество жил отличается от рассмотренных марок и составляет от одной до шести.

Материал внешней оболочки и изоляции  ТПЖ – резина. Основная область применения – устройства переносного типа, такие как тепловые пушки, аппараты сварки, генераторы. Негорючие параметры изоляции – особенность кабеля КГнг.

kabel8 kabe9

ВББШв

Силовой проводник с лентами, намотанными поверх друга для перекрытия зазоров между витками. В основном находит применение для подачи электричества к установкам стационарного типа или подземной прокладки. Его основными модификациями являются:

  • изделия с алюминиевой жилой – АВББШв;
  • негорючие образцы – ВББШвнг;
  • модификации с минимальными показателями выделения газа и дыма – ВББШвнг-LS.

Провода – назначение и виды

Самыми известными являются марки ПБПП и ПБППг. Часто для удобства произношения звучит и так – ПУНП или ПУГНП. Разбираемся с их краткими характеристиками.

kabel10

ПБПП (ПУНП)

Используются при установке настенных элементов соединения с сетью бытовых устройств и освещения. Частота 50 Гц и а до 250 В.

ПУГНП отличаются многопроволочными жилами и характеризуются удобной укладкой на участках, где требуется выполнять много поворотов и изгибов, а также зонах примыкания к сети бытовых приборов.

kabel11

Образцы с алюминиевыми жилами – АПУНП. Кроме нюансов по материалу, прочие показатели идентичны ПУНП. Такие изделия не бывают многопроволочными.

kabel13

ППВ

Две или три жилы 0,75-6  и ПВХ изоляцией – основа провода из меди с перемычками. Применяется при сборке силовых линий и систем освещения.

kabel14

Аналог данного кабеля – модификация АППВ с алюминиевой жилой.

kabel15

АПВ

Круглое изделие с параметрами сечения в однопроволочном варианте 2,5-16  и многопроволочном – 25-95 .

Разновидность ПВ 3 отличается медным проводником, что позволяет применение на участках цепей с частыми изгибами. Хорошо зарекомендовала себя при установке в автомобилях.

kabel16 kabel17

ПВС

Термостойкий медный провод хорошо зарекомендовал себя в процессе изготовления удлинительных элементов, ремонтных работ в системах освещения, монтаже выключателей.

Другие разновидности проводов из меди

kabel19

ШВВП

Отличное решение для радиоэлектронных приборов и бытовой техники.

Передача информации

Антенные

Самые востребованные – RG-6, RG-58, RG-59 или отечественные РК 75.

kabel20 kabel21

RG-6

Справляется с функциями передачи и разводки видеосигналов коаксильный кабель с обширным диапазоном технических характеристик. Витая пара нужна для подсоединений в компьютерных сетях.

Наиболее популярные марки:

  • без общего экрана – UTP;
  • наличие экрана из алюминиевой фольги – FTP;
  • экраны на каждую пару, и общий из медной сетки для всей конструкции – STP;
  • аналог вышеприведенного вида с общим алюминиевым экраном – S/FTP.

Телефонные

kabel22

Основные виды:

  • ТППэп – для сетей с большим количеством обслуживаемых абонентов;
  • ТРВ – более устойчивая к воздействию внешних факторов модификация;
  • ШТЛП, обладающий максимальной гибкостью;
  • ПРППМ – рекомендуется для монтажа наружных телефонных магистралей.

Электропроводка

Максимальная устойчивость к эксплуатации в местах с большими скачками температур и вероятностью повреждений – главные характеристики проводов подобного назначения:

kabel23

  • РКГМ – монтажный провод одножильного исполнения для самых сложных участков с высокой влажностью и температурой;
  • ПНСВ – стойкий к щелочной среде нагревательный провод;
  • ВПП – идеальный вариант для монтажа в зонах высокого давления и обслуживания оборудования артезианских скважин.

Оптические кабели

Такие модификации – одна из разновидностей силовых образцов с прозрачной наружной оболочкой. Оптимальный способ для эксклюзивных дизайнерских разработок.

Последние разработки электролюминесцентных кабелей стремительно вытесняют на потребительском рынке неоновые трубки.
